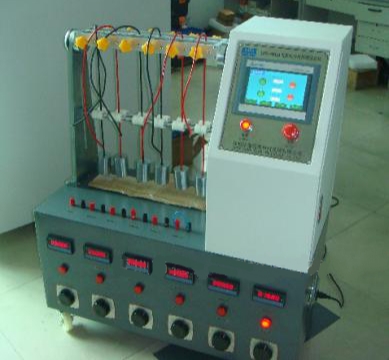

充電樁充電槍電纜彎曲試驗裝置

充電樁充電槍電纜彎曲試驗裝置

簡要描述:充電樁充電槍電纜彎曲試驗裝置依據GB2099.1-2008《家用和類似用途插頭插座 第1部分:通用要求》試驗要求23.4軟纜及其連接

訪問量: 1317

產品型號:

所屬分類:電源線彎曲試驗機

更新時間:2022-10-08

詳細說明:

 充電樁充電槍電纜彎曲試驗裝置

依據標準:

  1、依據GB2099.1-2008《家用和類似用途插頭插座  第1部分:通用要求》試驗要求23.4軟纜及其連接;
  2、GB4706.1-2005《家用及類似用途家用電器的安全 第1部分:通用要求》試驗要求25.14;
  3、GB/T5023.2-2008《額定電壓450/750V及以下聚氯乙烯絕緣電纜 第2部分:試驗方法》試驗3.2彎曲試驗。要求導體通過約為0.1A電流測試要求;
  4、UL817工廠檢驗現場代表目擊測試指引 搖擺測試(Cord Sets and Power Supply Cord)。

  充電樁充電槍電纜彎曲試驗裝置試驗目的:
  本機是檢測AC、DC電源線季節插頭引出線之耐折疲勞強度的設備。能自動計數,試料彎曲折至斷線無法通電時,能自動停止操作。(標準型配轉速顯示)

  使用說明:
  1、首先取合適長度的試品將其一端分別固定于相應六組夾具內,另一端分別置于導桿中間,在試品的下端的合適位置分別打上交叉結,根據要求分別掛上標配的砝碼,再一一將試品下端用導桿固定輪固定,并且將試品與對應組的接線柱夾子串接起來(切記試品要與夾子夾緊);
  2、本機測試角度默認±90°,客戶可根據要求對角度進行調節(0-±90°可調)。調節調節方法是:將控制箱上面及后面小門打開,用配送的內六角扳手將轉動柱方條上的內六角鏍絲打松,再用開口小扳手將柱方條上面的鏍絲打松,再用手扭動柱方條上的手柄移動至柱方條上的所標刻度值,然后重新緊固被松鏍絲即可(切記將螺絲打緊);
  3、設定試驗次數(0-999999次可預置),設定方法是:用手拔動大計數器上標有“+"或“-"進行數字轉換設定(從左到右順序改變數字,例顯示000999則代表試驗次數為999次),設定好后按清零鍵進行清零,按動小計數器上的鍵進行分組清零;
  4、將電源線與AC220V電源連接好,把電源開關拔至右邊接通電源。分別啟動試驗板上六個綠色啟動鍵,此時對應指示燈亮起,將調速旋鈕調到左端最小,按控制板上的綠色啟動鍵,機器開始進行試驗;
  5、將速度調至客戶所需要速度(從左到右速度逐漸增大,可通過LCD顯示轉速,速度單位為:轉/每分鐘);
  6、試驗中,請不要對機器進行任何操作,以免影響測試效果。試驗過程中當某一組被折斷后,試驗板相應計數器將停止計數,試驗照常進行,直到最后一組被折斷,機器自動停止試驗或者試驗次數達到總計數器設定數值后停止試驗;本機具有 斷電停止計數功能,如遇到停電等,則下次試驗,試驗次數不會清零,可以需要繼續上次試驗;
  7、試驗停止后,記下試驗結果(注:客戶試品要求測試次數超過總計數器最高試驗次數,則客戶需要記錄已做次數,通過剩余需要測定次數重復以上步驟再次進行試驗),需要換產品試驗,則重復以上步驟;
  8、試驗結束,需要關掉電源開關,切斷電源;
  9、取出試品,將試驗夾具及砝碼擦拭干凈,然后將砝碼及電源線置于儲存盒中,將連接線放置好。

  充電樁充電槍電纜彎曲試驗裝置技術參數:
  1、夾具:6組;
  2、彎曲角度:左右各30°、45°、60°、90°可調;
  3、擺動角度:10~180°連續可調 (角度設定,在彎曲角度90度以內,依據客戶的要求彎曲角度可任意設定);
  4、擺動速度:10~120c.p.m可調 (轉速/檔位可依據客戶的要求,用松下伺服電機);
  5、自動計數器:觸摸屏顯示;
  6、荷重砝碼:50,100(113),200,300(284),500g ,1000g;
  7、有、無負載測試選擇功能;
  8、負載電源范圍:0~300V(可三組獨立調節) 負載,帶3KVA調壓器。
  9、體積:彎折機:860x400x1150mm

  10、重量:200kg

 充電樁充電槍電纜彎曲試驗裝置


  功能特色:
  1、PLC觸摸屏顯示:
 ?、?、參數設置:機臺控制相關參數;
 ?、?、測試條件:測試速度、測試次數、測試角度方向、控制條件等;
 ?、?、測試監控:當前設備運行狀態,如線纜扭轉時的實際次數、角度、速度等;
  2、無人監守:設備可通過監測樣品的回路,自動判斷樣品的通斷,偵測到回路斷開時會自   動停機,無需人員監守;
  3、專用夾具:根據不同線徑的線纜配有相適應的彎折曲率滾筒,以調整彎折曲率半徑;
  4、機臺性能:采用昆侖通態LCD+三菱PLC+松下伺服電機,傳動部件均采用原產進口產品,運行平穩,大扭力、高定位精度、長壽命使用、低噪聲;
  5、在線監測點分為3組,每組6對接口,可滿足18對電線同時監測。
